鹤管

浏览：2201次　发布日期：2019-12-17　字号：大　中　小

        鹤管起源于20世纪70年代，到目前为止已经过去近半个世纪，起源初期用于各类液体的输送、转达，后来慢慢发展，改造变成现在我们所看到的输油臂，鹤管目前主要用于化工行业的槽车装卸，方便了液体的转送。
       【鹤管】是现在化工储罐区通用的装卸槽罐车的设备，他分为：【汽车装车鹤管】、【火车装车鹤管】、【液氨鹤管】、【液化气鹤管】、【液氯鹤管】、【撬装鹤管】等。
        连云港阿斯塔经多年与客户合作取得了良好的信誉，日前许多客户经常提出液氯等腐蚀性【鹤管】旋转接头里面主密封使用寿命问题及旋转接头密封的情况等问题，我公司技术人员针对鹤管旋转接头问题经过多次研究试验，找出了解决这类腐蚀性较强液体【鹤管】使用时间问题，在目前同行中有着领先的技术，是客户信任我们的保证。
      【鹤管】是由转动灵活、密封性好的旋转接头与管道串联起来，用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备.
      【鹤管】的材质是根据不同的输送介质而选择不同的材质，一般常用的鹤管材质分为：碳钢，不锈钢，316L，衬四氟，16Mn等。

连云港阿斯塔生产的流体装卸设备规格品种齐全，使用安全可靠，操作轻便灵活，安装维修方便，密封性能优越，在国内同行业中具有明显的优势。

◆ 鹤管主要参数
适用介质：各种液态和气态产品
公称口径：DN50 — DN150
设计温度：-196°C — 250°C
设计压力：-0.08 Mpa — 6.0 Mpa
管道材质：碳钢、不锈钢、衬管
◆ 【鹤管】、【装车鹤管】、【卸车鹤管】产品特点
1双滚道的旋转接头及带弹性卡的密封圈保证装卸介质不泄漏；
2随遇平衡的弹簧缸平衡器使装卸臂操作轻便、省力；
3装卸过程中，在槽车正常移动范围内与槽车随动；
4装卸臂收容状态时，锁定与槽车行进方向平行，占用空间小.

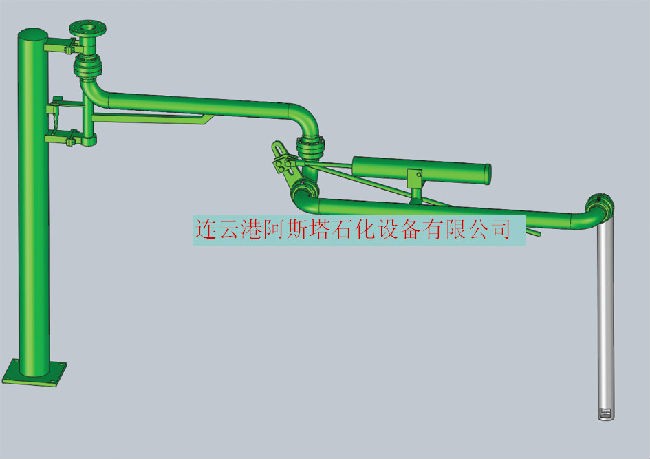

【鹤管】、【装车鹤管】、【卸车鹤管】部件组成

1．立柱：
为使管道受力合理化，用于支承臂的重量，分散旋转接头载荷，安装稳固。
立柱与栈桥装配时可以采用螺栓连接或焊接。
2．内臂锁紧：
用于在臂在收容位置时，将臂锁紧在该位置，这样可以防止因为大风环境或因非操作人员操作而使臂或周围建筑受损。
3．接口：是臂与管线的连接部分，一般接口与管线之间采用法兰连接。
4．旋转接头
用于臂的旋转运动，满足正常使用范围(包络范围)，常规鹤管采用4只或5只旋转接头，以实现三维运动及法兰接口的对接。
5．内臂：
连接接口与外臂之间的部分，可在水平面上回转。
6．外臂：
为鹤管的主体部分，可以实现水平方向360°，
垂直方向75°范围的回转。

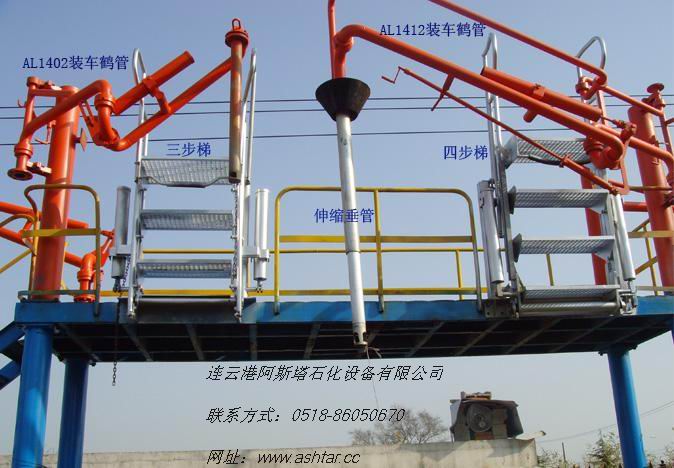

7．气相管（AL1412/3型）：
采用不锈钢金属软管，导出挥发的气体介质。
8．垂管：
实现装卸臂伸入槽车内，铝合金垂管克服了钢质材料与罐车碰撞可能产生的危害。
9．平衡系统：
用以平衡外臂及垂管的重量，这样使得臂操作灵活、轻巧。平衡系统为弹簧缸，缸内弹簧为压缩弹簧。
10.真空短路阀/排气阀：
真空短路阀确保残余介质从鹤管中排空，排气阀用于卸车鹤管垂管内气体排出。
11. 顶部密闭装车【鹤管】声光液位报警（可选）：
液位探头安装在垂管头部，当槽车内液体介质接近罐口时提醒操作人员关闭阀门，可与控制电液阀联动。
